Зипс Вектор 1200х600х40 мм 0,72 м2/шт с комплектом крепежа

Звукоизолирующая панельная система начального уровня ЗИПС-Вектор (индекс дополнительной изоляции воздушного шума ΔRw = 9 – 11 дБ) чаще всего используется в жилых помещениях и успешно решает задачу защиты от повседневного бытового шума - разговоров соседей, собачьего лая, звука телевизоров и радиоприемников и т.п. (рабочий диапазон – от 125 Гц)
Код товара
159
Производитель
в наличии
1 980
₽/шт.
2 750 ₽/м²
Купить в кредит
Цены указаны для розничной торговли. Для оптовых покупателей и крупных заказов предусмотрена система скидок. Для расчета персональной скидки или по вопросам оптовых закупок позвоните по телефону +7 (495) 162-60-62.

Звукоизолирующая панельная система начального уровня ЗИПС Вектор (индекс дополнительной изоляции воздушного шума ΔRw = 9 – 11 дБ) чаще всего используется в жилых помещениях и успешно решает задачу защиты от повседневного бытового шума - разговоров соседей, собачьего лая, звука телевизоров и радиоприемников и т.п. (рабочий диапазон – от 125 Гц).
Общая толщина звукоизолирующей конструкции, включая финишную облицовку - 52,5 мм.



Область применения:

Сэндвич-панели ЗИПС Вектор применяются для дополнительной звукоизоляции однослойных строительных конструкций: стен и перегородок из гипса, кирпича и бетона. Чаще всего используются в жилых помещениях (квартиры, коттеджи) для защиты от воздушного шума, проникающего в квартиру от соседей по этажу или с улицы.

Цель использования:

стены, потолки, перегородки.

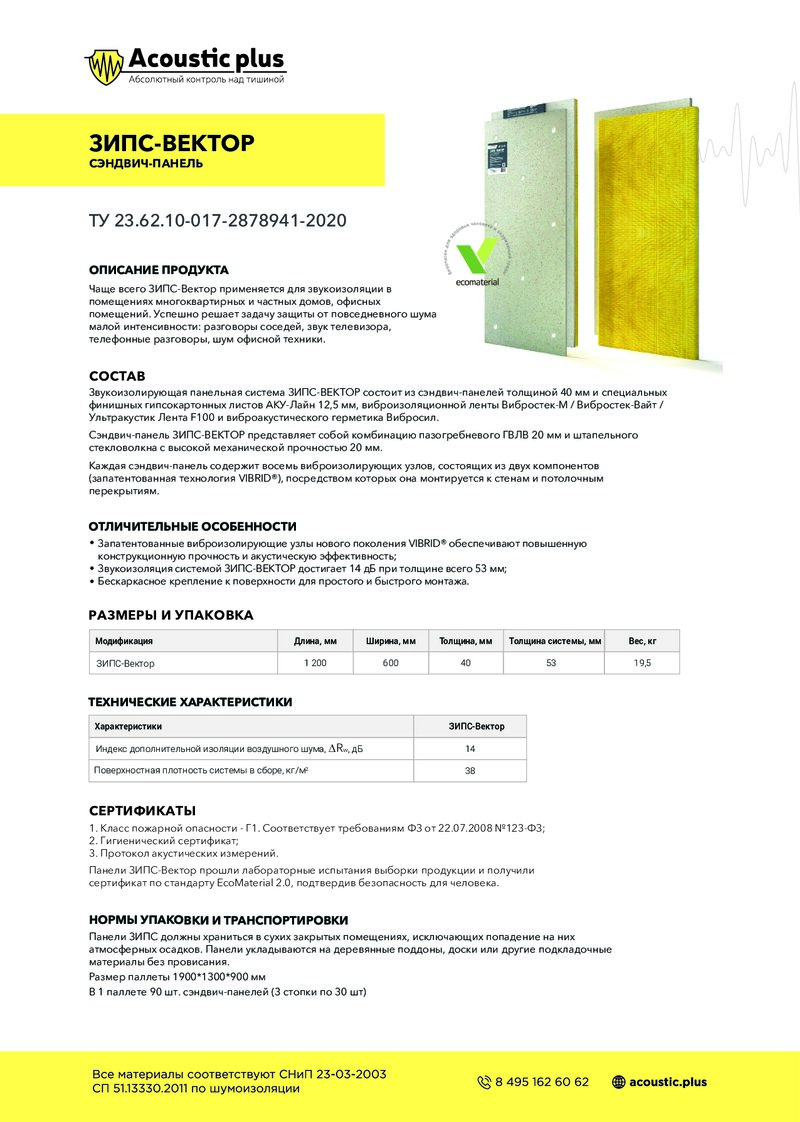

Состав:

Звукоизолирующая система начального уровня ЗИПС Вектор - это двухслойные сэндвич-панели (штапельное стекловолокно + гипсоволокнистый лист, обеспечивающий жесткость) толщиной 40 мм с встроенными виброузлами для крепления к несущей поверхности. Обратите внимание! Крепежный комплект продается отдельно и не входит в комплект поставки сэндвич-панелей. Снаружи панели предполагают финишную облицовку 12,5-миллиметровыми гипсокартонными листами ГКЛ. Таким образом общая толщина звукоизолирующей конструкции составляет 52,5 мм. Также прилагается комплект крепежа для монтажа панели ЗИПС.

Акустические характеристики
Индекс звукоизоляции воздушного шума ΔRw
9 – 11 дБ
Физические свойства
Рабочий размер
1200х600 мм
Толщина
40 мм
Вес
18,5 кг

1. Подготовка поверхности к монтажу

Панельная система ЗИПС монтируется на существующие стены, выполненные из бетона, блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Не рекомендуется монтировать панельную систему на конструкции толщиной менее 80 мм. До начала монтажных работ поверхность стен и потолка должна быть выровнена штукатурной смесью. Допускаются неровности и отклонения не более 10 мм на погонный метр поверхности.

2. Начало монтажа

К боковым стенам и потолку торцы сэндвич-панелей должны примыкать через два слоя виброизолирующей ленты Вибростек-М. Лента наклеивается и фиксируется при помощи герметика Вибросил. На пол панельную систему опирают через два слоя виброизолирующей ленты Вибростек-М. Прокладка Вибростек-М также обязательно должна подкладываться под торцы гипсоволокнистых и гипсокартонных листов, примененных в системе. Если панельная система монтируется на потолок, на всех примыканиях к боковым поверхностям используется виброизолирующая лента Вибростек-М в 2 слоя

3. Установка сэндвич-панелей

В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к поверхности. Панели должны монтироваться исключительно через виброузлы. Монтаж сэндвич-панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене/потолке глубиной 60 мм.

В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой.

ВНИМАНИЕ! Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм!

4. Подрезка панелей

Сэндвич-панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между собой саморезами по ГВЛ 3х25 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.

5. Разбежка стыков

Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов толщиной 10 мм и фиксируются к панелям саморезами по ГВЛ 3х25 мм.

6. Особенности в использовании крепежных элементов

Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже сэндвич-панелей на потолок дополнительно используются два центральных виброузла, в которые вставляются металлические анкерные винты. Аналогичным образом к стенам монтируются панели ЗИПС-Синема. В комплекте крепежа для установки сэндвич-панелей на потолок имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.

7. Финишный слой листов AKU-line

После завершения монтажа стыки между сэндвич-панелями обрабатываются герметиком Вибросил. К полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм.

8. Заключительный этап

Излишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком. Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.

Вопрос такого характера: экологичны ли панели Зипс? Как они влияют на климат в помещении? Безопасны для детской комнаты? Планирую шумоизолировать комнату ребенка, чтобы не мешать соседям, когда он играет на барабанах. Подойдет ли панельная система Зипс для решения вопроса? Спасибо.
Здравствуйте! Все звукоизоляционные материалы (системы) проверены лабораторным и опытным путем, имеют все необходимые документы, разрешающие использование в жилых помещениях. В данном случае звукоизоляция создаст ещё и эффект утепления стены, т.е. теплоизоляционный контур, это нужно учитывать, при монтаже конструкции Зипс. Ответ на Ваш вопрос о данной системе и борьбе с "барабанами" — это приглушит данные звуки, но не уберет их полностью. Т.е. жалобы от соседей очень даже возможны, даже после монтажа. В Вашем случае, рекомендую использовать более сильную конструкцию для "спасения" Ваших соседей — каркасная звукоизоляция с наличием вязкоэластичной мембраны.
Необходима профессиональная консультация. В моей квартире низкие потолки. Поэтому задумался о шумоизоляции панелями зипс-вектор. Как в этом случае сделать разводку электрики? Вырезать каналы? Подходят ли эти панели для ванной комнаты? Заранее благодарю за информацию.
Добрый день! Плиты перекрытия нельзя трогать! Вам необходимо будет вырезать каналы под разводку электрики в панелях Зипс-вектор. Данные панели подходят для ванных комнат.
Подскажите какой порядок монтажа Зипс Вектор лучше: 1.на кирпичную стену, затем оштукатурить либо 2.сначала оштукатурить стену, а после установить панельную систему на штукатурку? Строители, которые у меня работают, настаивают, что второй вариант лучше.
Здравствуйте. Конечно же второй вариант правильный. Монтаж звукоизоляционной системы типа "ЗИПС" требует предварительно выровненной поверхности. Поэтому штукатурка, высыхание, после монтаж панелей.
Хочу улучшить шумоизоляцию в квартире (новостройка). Сильно слышно соседей. Стена к соседям из пеноблоков, около 20 см. Эффективно ли будет использовать панельную систему Зипс Вектор и какова оптимальная схема ее монтажа? Заранее благодарен за консультацию.
Добрый день! Пеноблок по своей структуре слаб по показателям звукоизоляции. Конструкция Зипс вектор сможет улучшить показатели по отношению к пеноблоку на указанные характеристики. Чтобы говорить понятно — приведет стену к нормативу, уберет "бубнеж" и разговоры за стеной. В случае, когда вам не повезло и соседи более шумные — рекомендуем рассмотреть усиленные системы, лучше каркасного типа с многослойной структурой. Схема монтажа Зипс систем элементарная. Предварительно выровнять поверхность, дать высохнуть, по периметру в 2 слоя уложить ленту Вибростек, ставим панели начиная с левого нижнего угла, крепеж поставляется в комплекте. После монтажа виброизоляционным герметиком Вибросил промазываем все стыки панелей. Далее зашиваем ГКЛА на саморезами по ГВЛ к панелям. Звукоизоляция готова!
