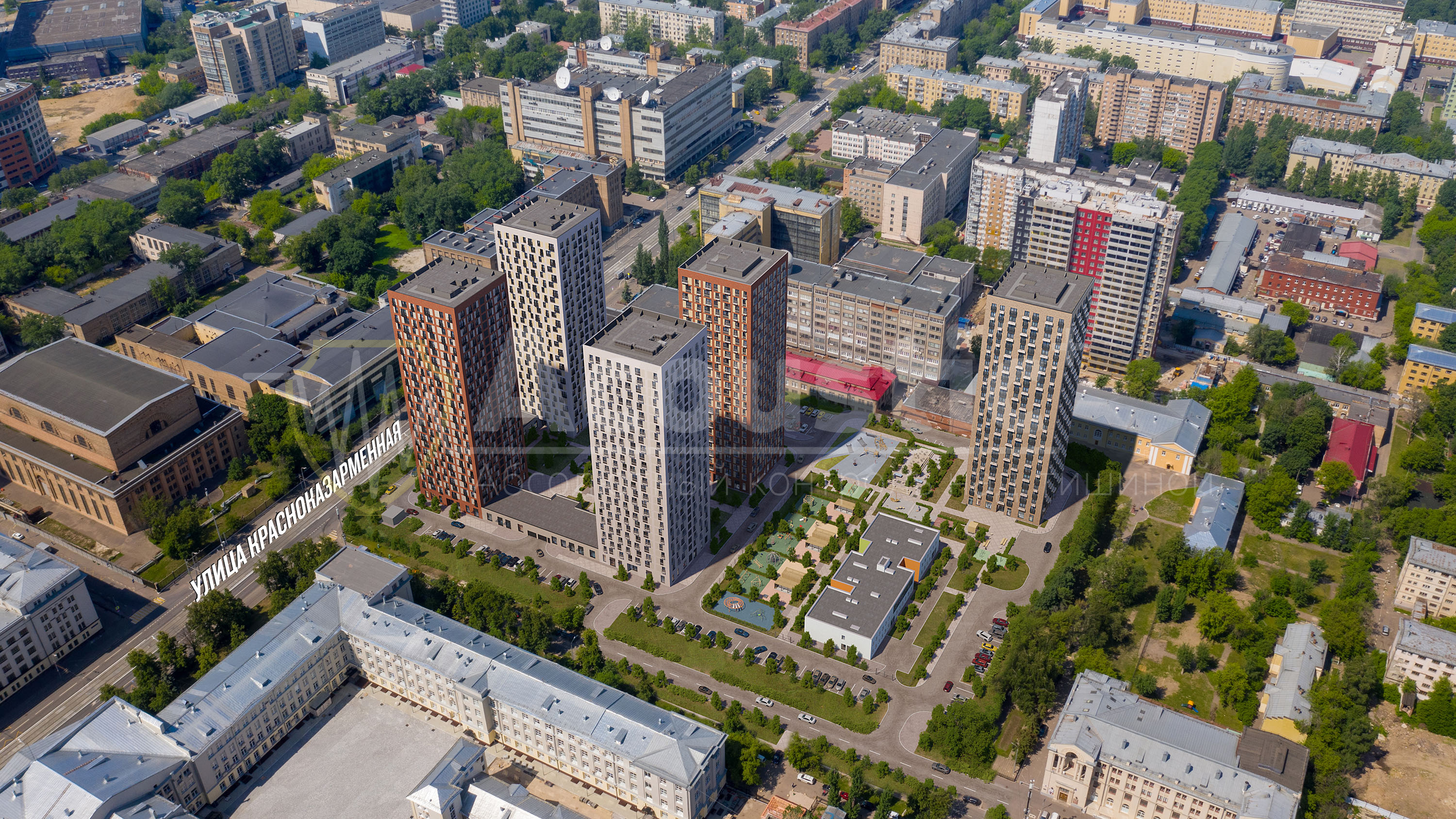

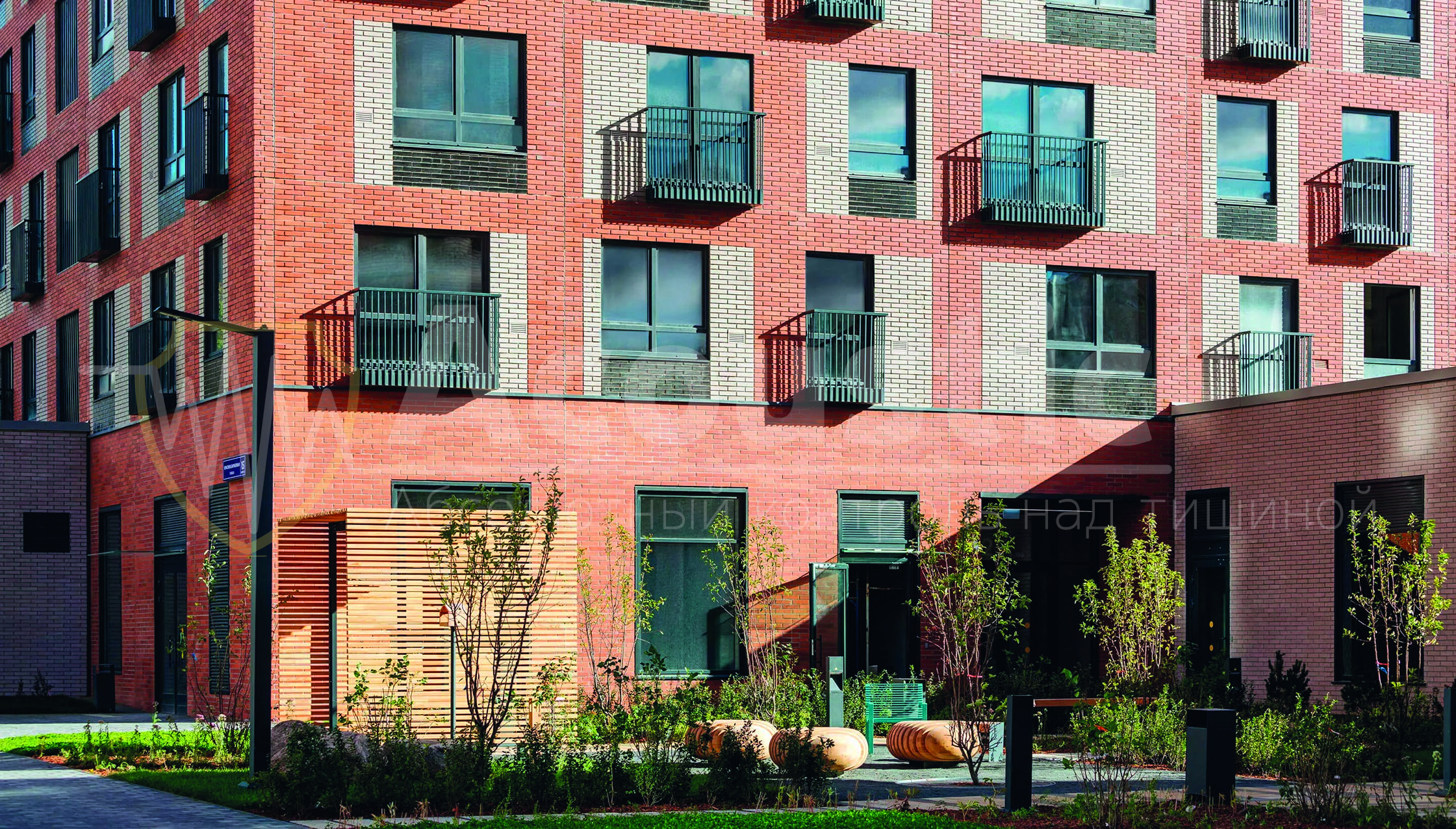

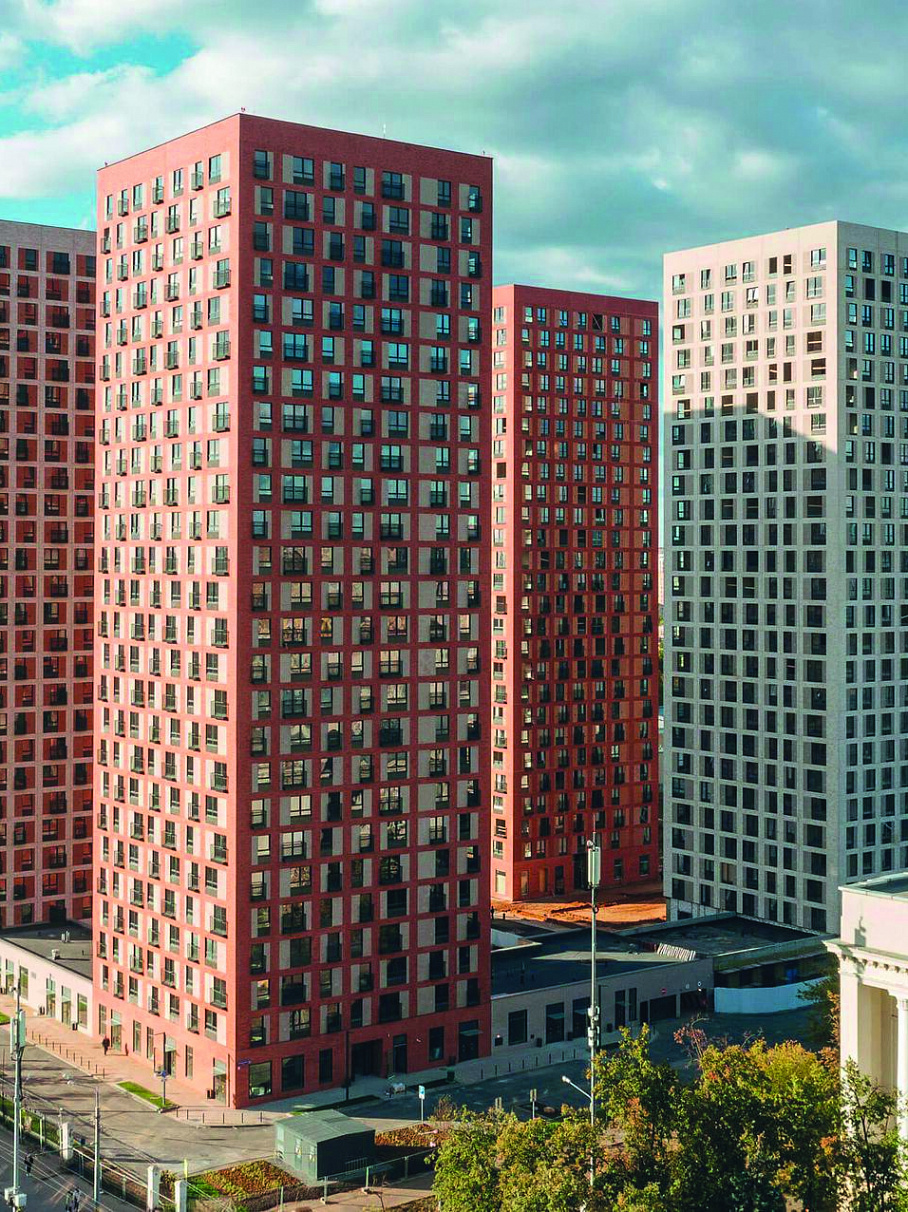

ЖК Красноказарменная
Москва, ул. Красноказарменная, д. 15
Площадь 28 000 м²
Компания Акустик Плюс разработала решение по звукоизоляции межэтажных перекрытий для жилого комплекса «Красноказарменная 15» в Москве.
Основной задачей проекта было обеспечить нормативные показатели защиты от воздушного и ударного шума в соответствии с требованиями СП 51.13330.2011 «Защита от шума» с учётом заданной конструкции пола и существующего железобетонного перекрытия толщиной 180 мм.
В качестве звукоизоляционного слоя инженеры Акустик Плюс спроектировали применение вибродемпфирующего материала Терлен Вибро-М толщиной 14 мм.
Общий объём поставки материала для объекта составил около 28 000 м².
Перед инженерами Акустик Плюс стояла задача разработать конструкцию пола, которая обеспечит требуемую защиту жилых помещений одновременно от воздушного и ударного шума.
Исходными условиями проекта являлись железобетонное перекрытие толщиной 180 мм и конструкция пола на основе цементно-песчаной стяжки.
Согласно техническому заданию необходимо было получить показатели, соответствующие требованиям СП 51.13330.2011 «Защита от шума»:
Rw не менее 52 дБ - индекс изоляции воздушного шума;
Lnw не более 60 дБ - приведённый уровень ударного шума.
На основании исходных характеристик перекрытия и требований технического задания специалисты Акустик Плюс выполнили расчёт конструкции пола.
В качестве звукоизоляционного слоя был выбран вибродемпфирующий мат Терлен Вибро-М толщиной 14 мм, предназначенный для применения в конструкциях плавающих полов под цементно-песчаной стяжкой.
Расчётная конструкция включала существующее железобетонное перекрытие толщиной 180 мм, слой Терлен Вибро-М и конструкцию пола с цементно-песчаной стяжкой.
По результатам инженерного расчёта разработанная конструкция обеспечивает:
Rw 58 дБ при требуемом значении не менее 52 дБ;
Lnw 48 дБ при максимально допустимом значении не более 60 дБ.
Таким образом, расчётные характеристики конструкции соответствовали требованиям технического задания и нормативным показателям по защите от воздушного и ударного шума.
Для реализации проекта Акустик Плюс поставила на объект около 28 000 м² вибродемпфирующего материала Терлен Вибро-М.
При таком объёме работ особое значение имеет соблюдение технологии устройства звукоизоляционного слоя. Даже правильно рассчитанная конструкция может потерять часть своей эффективности при возникновении жёстких акустических связей или нарушении технологии монтажа.
Поэтому работа Акустик Плюс не ограничилась расчётом и поставкой материала.
Специалисты Акустик Плюс провели обучение сотрудников подрядной организации по технологии укладки Терлен Вибро-М.
Подрядчику были переданы рекомендации по правильному устройству звукоизоляционного слоя и соблюдению технологии монтажа конструкции плавающего пола.
Такой подход позволил снизить риск монтажных ошибок при реализации звукоизоляции на площади около 28 000 м² и обеспечить соответствие фактического исполнения разработанному проектному решению.
Для ЖК «Красноказарменная 15» компания Акустик Плюс разработала решение по звукоизоляции межэтажных перекрытий на основе Терлен Вибро-М толщиной 14 мм.
При исходном железобетонном перекрытии толщиной 180 мм расчётные характеристики конструкции составили Rw 58 дБ по воздушному шуму и Lnw 48 дБ по ударному шуму, что соответствует заданным нормативным требованиям.
Общий объём поставленного материала составил около 28 000 м².
Проект включал не только инженерный расчёт и поставку звукоизоляционного материала, но и техническое сопровождение с обучением специалистов подрядной организации технологии монтажа Терлен Вибро-М.
Проект ЖК «Красноказарменная 15» показывает опыт Акустик Плюс в разработке и сопровождении звукоизоляционных решений для крупных жилых комплексов - от акустического расчёта конструкции до поставки материала и контроля правильности технологии его применения.
